Simulasi Packet Tracer

Nama   : Avis Candra Pratama
Npm    : 120403010075


Tugas kali ini saya akan membuat sebuah simulasi network yang berhubungan dengan routing untuk memenuhi tugas kuliah saya.
Ada 4 kasus yang diberikan oleh dosen saya, kasusnya seperti gambar dibawah ini :



Kasus 1
Pada kasus ini terdapat 2 pc dan 1  router, yang dihubungkan dengan kabel cross-over untuk lebih jelasnya lihat gambar dibawah ini :

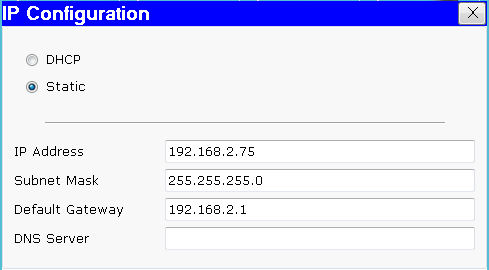

Langkah pertama yaitu pemberian alamat ip pada PC0 dan PC1





Selanjutnya lakukan script pada router seperti gambar dibawah ini :

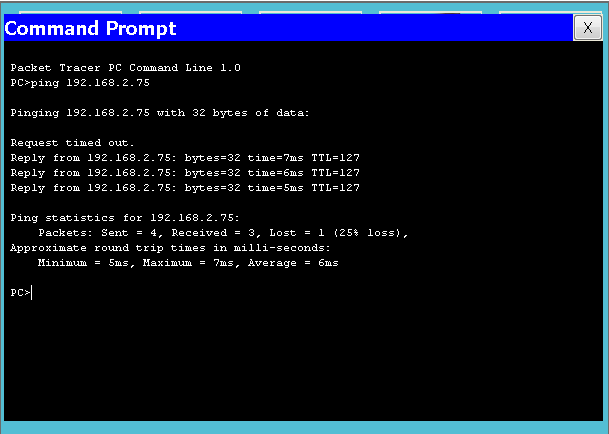

Setelah script anda selesai ,  Tes koneksi dengan perintah ping pada menu command prompt yang menuju PC0 ke PC1

Apabila telah berhasil maka indikator berubah menjadi hijau, Berikut gambarnya :

Kasus 2

Pada kasus ini terdapat 2 pc dan 2 router, yang dihubungkan dengan kabel cross-over untuk lebih jelasnya lihat gambar dibawah ini :

  Sama seperti langkah pada kasus pertama yaitu setting IP dulu :

Kemudian lakukanlah script pada router 1

Selanjutnya scripting pada router 2



Setelah script anda selesai ,  Tes koneksi dengan perintah ping pada menu command prompt yang menuju PC2 ke PC3

  Apabila telah berhasil maka indikator berubah menjadi hijau, Berikut gambarnya :

 Kasus 3

Pada kasus ini terdapat 3 pc 2 router dan 2 switch, yang dihubungkan dengan kabel cross-over dan kabel straight untuk lebih jelasnya lihat gambar dibawah ini :



Kemudian seting 3 IP yang berbeda pada PC komputer, Lebih jelasnya lihat gambar dibawah ini :

Kemudian lakukanlah script pada router 1

Selanjutnya lakukanlah script pada router2

Setelah script anda selesai ,  Tes koneksi dengan perintah ping pada menu command prompt yang menuju PC4 ke PC5 dan PC6

  Apabila telah berhasil maka indikator berubah menjadi hijau, Berikut gambarnya :

 Kasus 4

Kasus 4 ini terdapat 3 router dan 3 PC jaringan yang berbeda dimana penguhubung antar router menggunakan kabel serial DCE dan PC kerouter menggunakan kabel Cross-over.

Kemudian seting 3 IP yang berbeda pada PC komputer, Lebih jelasnya lihat gambar dibawah ini :





 Kemudian lakukanlah script pada router 1

Selanjutnya lakukanlah script pada router 2



Terakhir lakukanlah script pada router3



Setelah script anda selesai ,  Tes koneksi dengan perintah ping pada menu command prompt yang menuju PC4 ke PC5 dan PC 6

  Apabila telah berhasil maka indikator berubah menjadi hijau, Berikut gambarnya :

 Demikianlah Simulasi Packet Tracer dengan 4 kasus yang berbeda, saya memberikan screenshotnya supaya anda bisa mencobanya dan tidak mengcopy :D , Karena tugas ini saya bisa mengerti apa yang dimaksud dengan Routing.
